Соотношение фазного и линейного напряжения
При соединении генератора в "звезду" (рис. 7.5, 7.6, 7.7) линейное напряжение по модулю в раз больше фазового напряжения генератора (Uф генератора). Это следует из того, что UЛ есть основание равнобедренного треугольника с острыми углами по 300 (рис. 7.10):
(7.1)

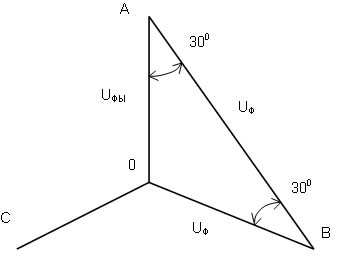

Рис. 7.10
При соединении генератора в "треугольник" линейное напряжение равно фазовому напряжению генератора (рис. 7.8; 7.9):
(7.3)
